El ciclotrón: un acelerador de partículas para la ciencia, la medicina y la industria nuclear
El ciclotrón se ha convertido en un componente esencial en sectores tan diversos como la producción de radioisótopos médicos, la investigación en física de partículas y la industria nuclear. Este dispositivo está detrás de varios hitos reales en diagnóstico médico, tratamiento de enfermedades y experimentación científica.
¿Qué es un ciclotrón?
Este dispositivo no es un concepto nuevo. El ciclotrón lo inventaron en 1931 el físico Ernest O. Lawrence y su alumno M. Stanley Livingston en la Universidad de California en Berkeley. Gracias a este invento, Lawrence ganó el Premio Nobel de Física en 1939.
Se trata de un acelerador de partículas que utiliza campos magnéticos y eléctricos para acelerar partículas cargadas y hacer que choquen con materiales que las convierten en radioisótopos por medio de reacciones nucleares. Se combinan un campo magnético constante que curva la trayectoria de las partículas cargadas y un campo eléctrico externo que les imprime impulsos de aceleración cada vez que atraviesan un espacio de separación entre los electrodos.
El ciclotrón es un acelerador de partículas que utiliza campos magnéticos y eléctricos para convertir partículas cargadas en radioisótopos por medio de reacciones nucleares
¿Cómo funciona?
El ciclotrón acelera partículas cargadas a altas velocidades mediante campos magnéticos y eléctricos. Este proceso tiene varias fases:
- Se utiliza una fuente de iones para inyectar partículas cargadas en el centro del equipo.
- Bajo la influencia de un potente imán, las partículas inician una órbita circular (o espiral creciente) dentro de la cámara del ciclotrón. La trayectoria espiral permite que la partícula pase muchas veces por la región de aceleración sin requerir un altísimo voltaje de arranque
- Cada vez que las partículas atraviesan el espacio de separación entre dos “des” (electrodos huecos en forma de “D”), reciben un impulso de campo eléctrico que incrementa su velocidad.
- Al aumentar la velocidad, la órbita se va ensanchando hasta que alcanza la energía deseada.
- El haz de partículas aceleradas o radioisótopos se extrae para su uso.
Desde un punto de vista físico, el proceso aprovecha dos elementos clave: el campo magnético que obliga a las partículas a describir trayectorias curvas, y el campo eléctrico que les da energía incrementalmente. A medida que la energía crece, la partícula se desplaza hacia una órbita mayor y finalmente es guiada hacia la salida (la “línea de haz”) que la sitúa sobre el blanco deseado.
Utlizando una fuente de iones, el ciclotrón genera haces de radioisótopos con múltiples usos para distintas aplicaciones

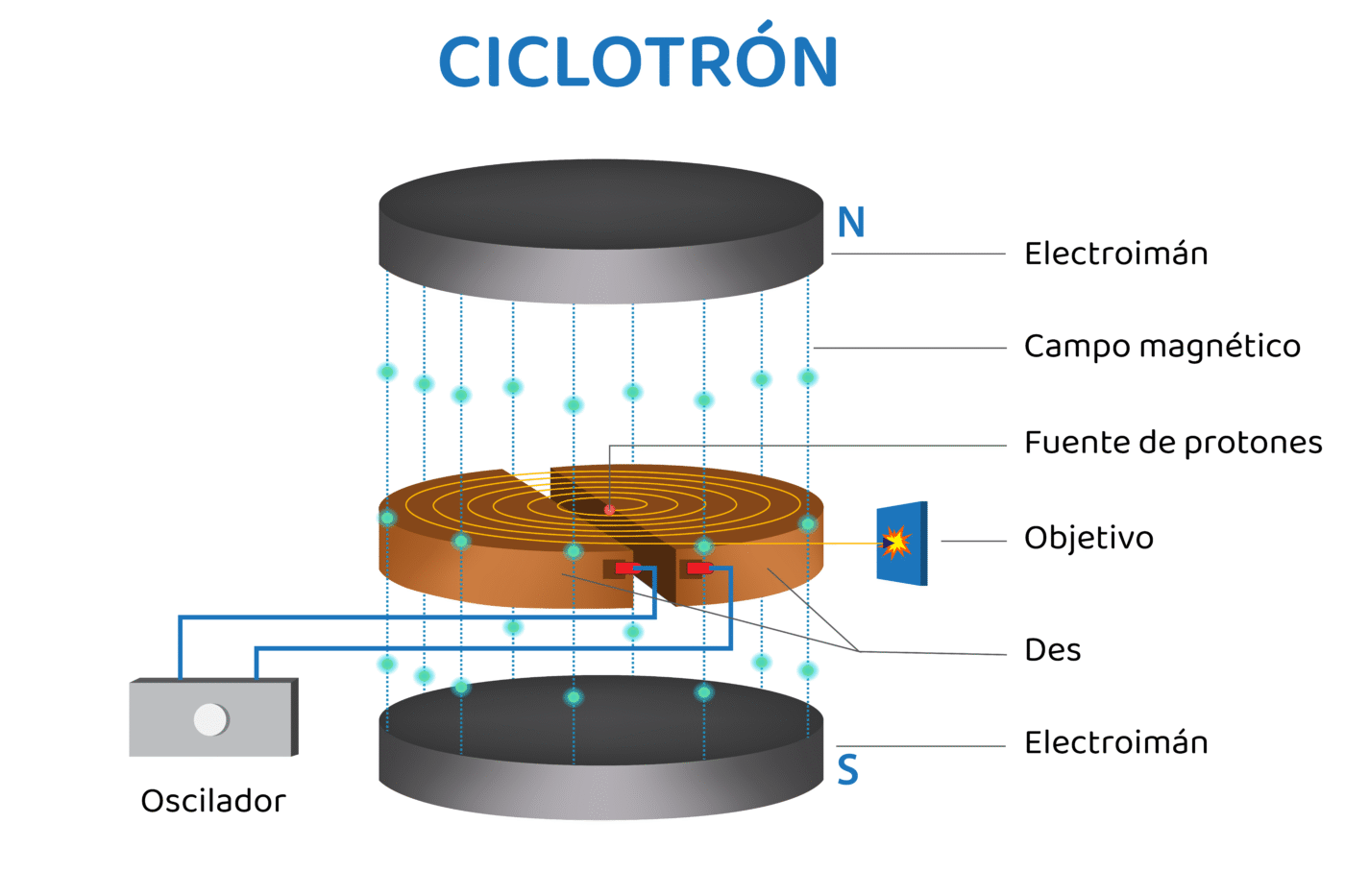

Principales componentes del ciclotrón
- Fuente de protones – genera las partículas cargadas que serán aceleradas
- Cámara de vacío – permite que las partículas se muevan sin chocar con moléculas de aire
- Electroimanes (norte–sur) – crean un campo magnético constante que curva la trayectoria de los protones
- Campo magnético vertical – mantiene a las partículas en una órbita espiral dentro del ciclotrón
- Oscilador de alta frecuencia – produce la señal eléctrica alterna que alimenta los electrodos
- Electrodos “des” – aceleran las partículas cada vez que cruzan el hueco entre ellos
- Sistema de extracción del haz – redirige los protones acelerados hacia el objetivo final
- Blindaje radiológico – protege frente a radiación y neutrones secundarios
¿Qué diferencia un ciclotrón de otros aceleradores de partículas?
Los ciclotrones aceleran las partículas en una trayectoria en espiral, que permite la aceleración continua en un espacio relativamente reducido. Sin embargo, los aceleradores lineales (Linac) propulsan las partículas en línea recta utilizando una serie de campos eléctricos. Su diseño es más sencillo, pero necesitan mucho más espacio.
Otros tipos de aceleradores son el sincrotrón, (como por ejemplo el sincrotrón Alba, que se encuentra en Barcelona), donde la trayectoria es circular. Estos son de muy gran tamaño y se utilizan para física de alta energía. Por otra parte, los rodotrones son también aceleradores circulares que se utilizan normalmente para electrones. Funcionan con un campo magnético fijo y un campo de radiofrecuencia que varía de manera sincronizada con la energía de la partícula.
Distintos tipos de aceleradores de partículas
| Tipo | Trayectoria de las partículas | Tamaño típico | Usos |
| Ciclotrón | Espiral | De las dimensiones de una habitaicón | Producción de radioisótopos de uso médico o para investigación |
| Acelerador lineal (Linac) | Línea recta | Variado | Radioterapia, experimentos de física |
| Sincrotrón | Circular (con campos variantes) | Enorme (varios edificios) | Física de alta energía |
| Máquinas aceleradoras de electrones, tipo rhodotron | Espieral | Reducido (escala industrial) | Producción de radioisótopos de uso médico |
Hay cuatro tipos principales de aceleradores de partículas, incluyendo el ciclotrón
Ámbitos de aplicación
El ciclotrón ha demostrado su versatilidad en varios campos, entre los que destacan la medicina nuclear, la investigación científica y la industria de radioisótopos.
- Medicina nuclear y producción de radioisótopos
La aplicación más visible es la producción de radioisótopos para diagnóstico por imágenes o terapia. Muchos radionúclidos de vida media corta —que no pueden generarse ni transportarse con facilidad desde reactores lejanos— se producen in situ mediante ciclotrones.
Por ejemplo, en un centro PET (tomografía por emisión de positrones) se emplea un ciclotrón para bombardear un blanco y generar un radioisótopo que, tras el proceso químico necesario, sirve para marcar una molécula que se inyecta al paciente y permite ver funciones metabólicas.
Los beneficios son múltiples: disponibilidad más cercana, mayor control de calidad, reducción del tiempo de transporte y vida útil limitada del radioisótopo.
- Investigación y ciencia de partículas
Aunque su tamaño y energía no alcanzan los grandes sincrotrones o colisionadores del estilo del CERN, los ciclotrones siguen siendo herramientas relevantes para investigación de iones, producción de haces, física aplicada, materiales y tecnología nuclear. Además, en algunos proyectos de neutrinos o de aceleradores de alta intensidad se está explorando el “ciclón intensivo” basado en ciclotrones.
- Industria, esterilización y otros usos
Los ciclotrones también se emplean para la producción de radionúclidos para usos industriales (medidores de espesores, trazadores radiológicos) o para la esterilización de materiales.
El ciclotrón ha demostrado su versatilidad en varios campos, entre los que destacan la medicina nuclear, la investigación científica y la industria de radioisótopos
El ciclotrón y la industria nuclear
En el ecosistema del sector nuclear, más allá de la generación de electricidad, este tipo de aceleradores muestra que la tecnología nuclear tiene aplicaciones múltiples y estratégicas, especialmente para la medicina. En un escenario donde la demanda de radiofármacos crece, donde la medicina personalizada avanza, y donde la investigación requiere haces de partículas con características específicas, los ciclotrones ocupan una posición relevante en la cadena de valor de la tecnología nuclear.
En España y el resto de Europa, el ciclotrón constituye un activo estratégico para reforzar la autonomía en producción de radioisótopos
Panorama en España y retos de futuro
En España y el resto de Europa, el ciclotrón constituye un activo estratégico para reforzar la autonomía en producción de radioisótopos, lo que reduce dependencia de importaciones y refuerza la cadena de suministro médica. Además, la versatilidad tecnológica abre la puerta a nuevos modelos de negocio y a la diversificación del sector nuclear más allá de la generación eléctrica.
A nivel global, el avance de los ciclotrones y aceleradores compactos se alinea con las líneas de diversificación del uso pacífico de la nuclear: diagnóstico y tratamiento de enfermedades, trazabilidad industrial, investigación avanzada.
En el futuro de la innovación nuclear, los ciclotrones podrían jugar un papel clave en la medicina de precisión (por ejemplo, terapia con protones o iones más pesados), en la producción de radionúclidos personalizados, o en el soporte a nuevos desarrollos que requieran haces de iones especiales.
Fuente: OIEA
